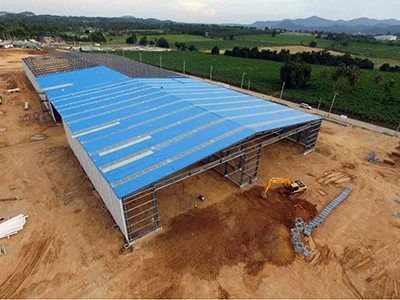

Projektname: Industrieller Stahlkonstruktions-Malerei-Workshop
Standort: Thailand
Fläche: 8800 m2
Projektzeit: 2015
Angaben zur Industriewerkstatt:
Die industrielle Lackierwerkstatt nimmt eine Portalrahmenstruktur an
1. Technische Parameter des Lackierwerkstattdesigns für Stahlkonstruktionen:
Windlast: 25m/s; Erdbebengrad: 6 Grad
Konstruktionstyp: Portalrahmen
Größe der Industrielackierwerkstatt: 160 * 55 * 9 m (Länge * Breite * Traufhöhe)
Teil der Stahlkonstruktion 2.Main Geschweißte H-Stahlsäulen und -träger lackiert, andere Unterelemente sind zu 100 Prozent mit Q345B-Material verzinkt
3. Dach- und Wandpfette: feuerverzinkter C-Profilstahl mit Q235B-Material
4. Stahlkonstruktion Lackierwerkstatt Verkleidungssystem:
Dachisoliermaterial: 0,5 mm Typ V-960, ozeanblaue Verkleidungsfolie mit Zn-Schicht 60 g/m2
Wandisoliermaterial: 0,5 mm V-840-Typ, weißgraue Verkleidungsplatte mit Zn-Schicht 60 g/m2
5. Tür: Schiebetür, 20 m x 7 m x 4 Sätze
6. Industrieller Werkstattkran: Laufkran 4*5T
